施工実績 / Construction Record

インバーター・
シーケンサー
更新工事

Inverter & PLC (Sequencer) Renewal Construction

施工日 2026年3月22日
設備区分 給水ポンプ制御設備
対象機器 インバーター No.1・No.2 / PLC
01
Overview

工事概要

エバラフレッシャー310の給水ポンプ制御設備において、経年劣化が進んでいたインバーター（No.1・No.2）および制御用シーケンサー（PLC）の更新工事を実施しました。

制御盤の監視ランプにてNo.1 INVトリップ・No.2 INVトリップの警報が確認されており、現地調査の結果、インバーター本体の故障と判断。東芝製インバーター（VF-115シリーズ）への入れ替えとPLCのプログラム移植・調整を行いました。

作業は制御盤内部の配線確認・既設機器撤去・新設機器据付・配線接続・シーケンス確認・試運転調整の順に進め、ポンプNo.1〜No.4の全系統について正常運転を確認して完了しました。

2台
インバーター更新
1式
PLC更新・プログラム移植
4台
ポンプ系統 動作確認
1日
施工完了
02
Site Photos

施工写真

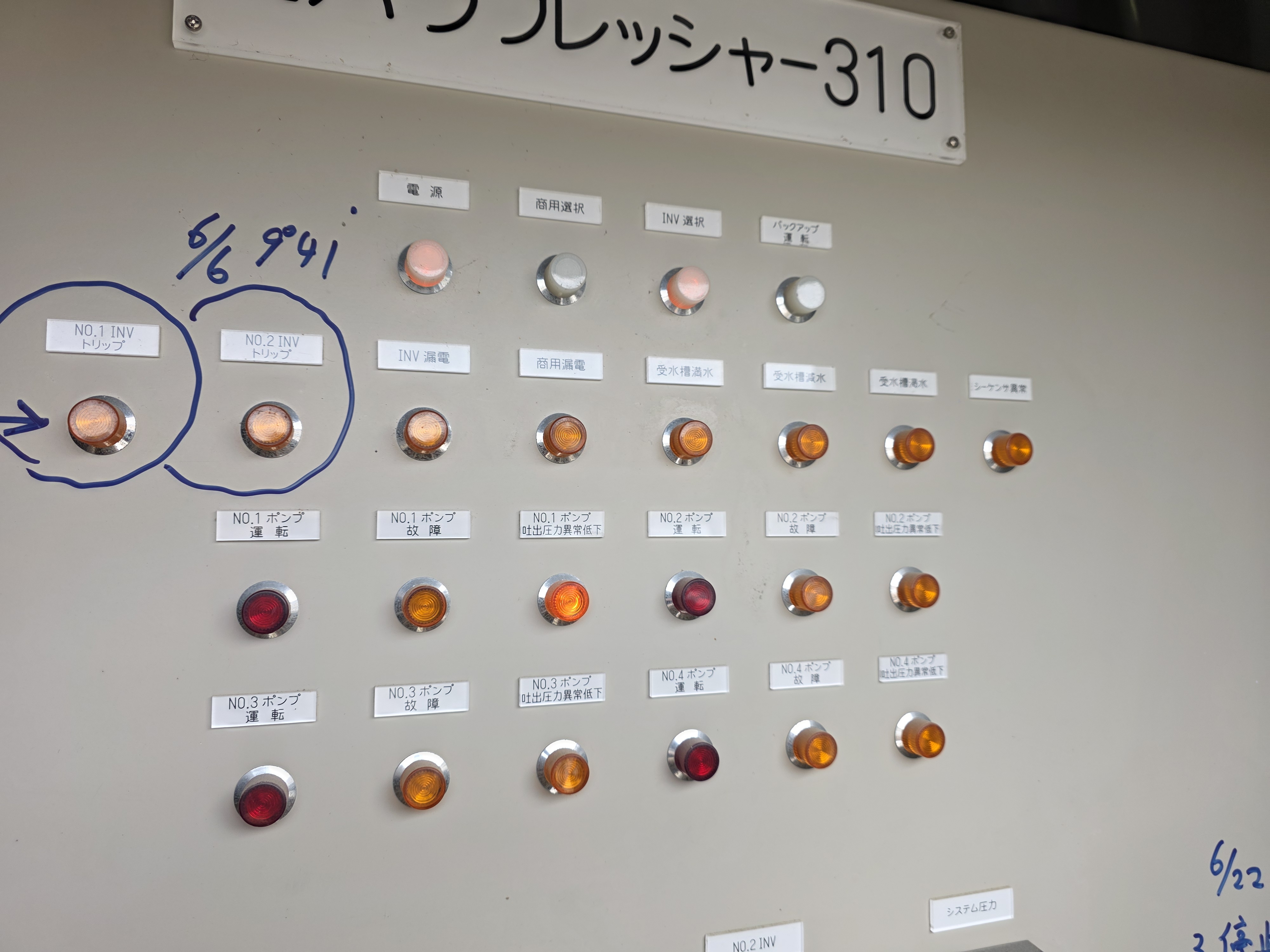

制御盤監視パネル 01
制御盤監視パネル — INVトリップ警報点灯確認（No.1・No.2）
インバーター新設 02
東芝製インバーター（VF-115）新設完了状態
PLC調整作業 03
PLC プログラム調整・シーケンス確認作業

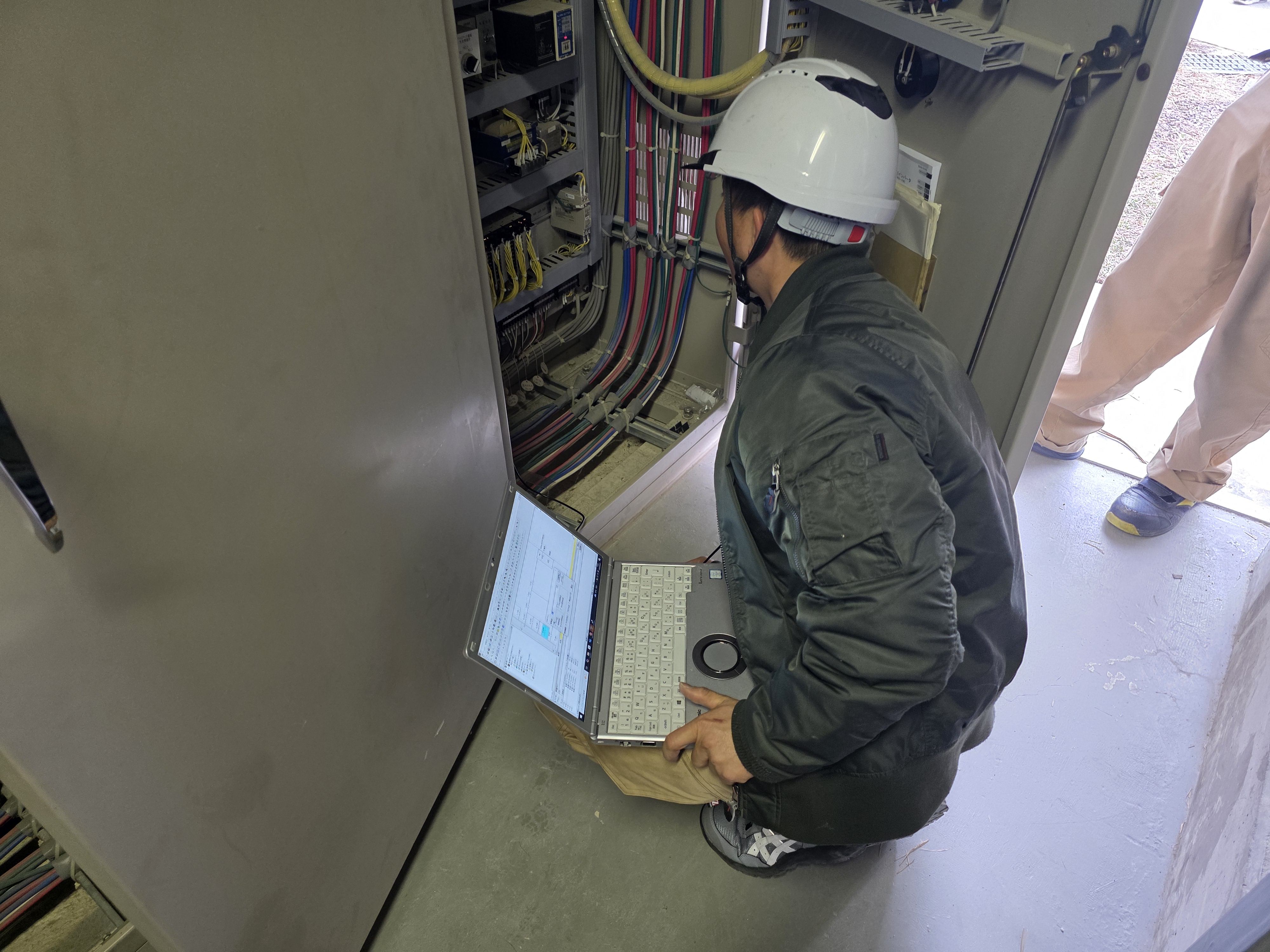

ラップトップ確認 04
ラダープログラムのモニタリングと動作確認

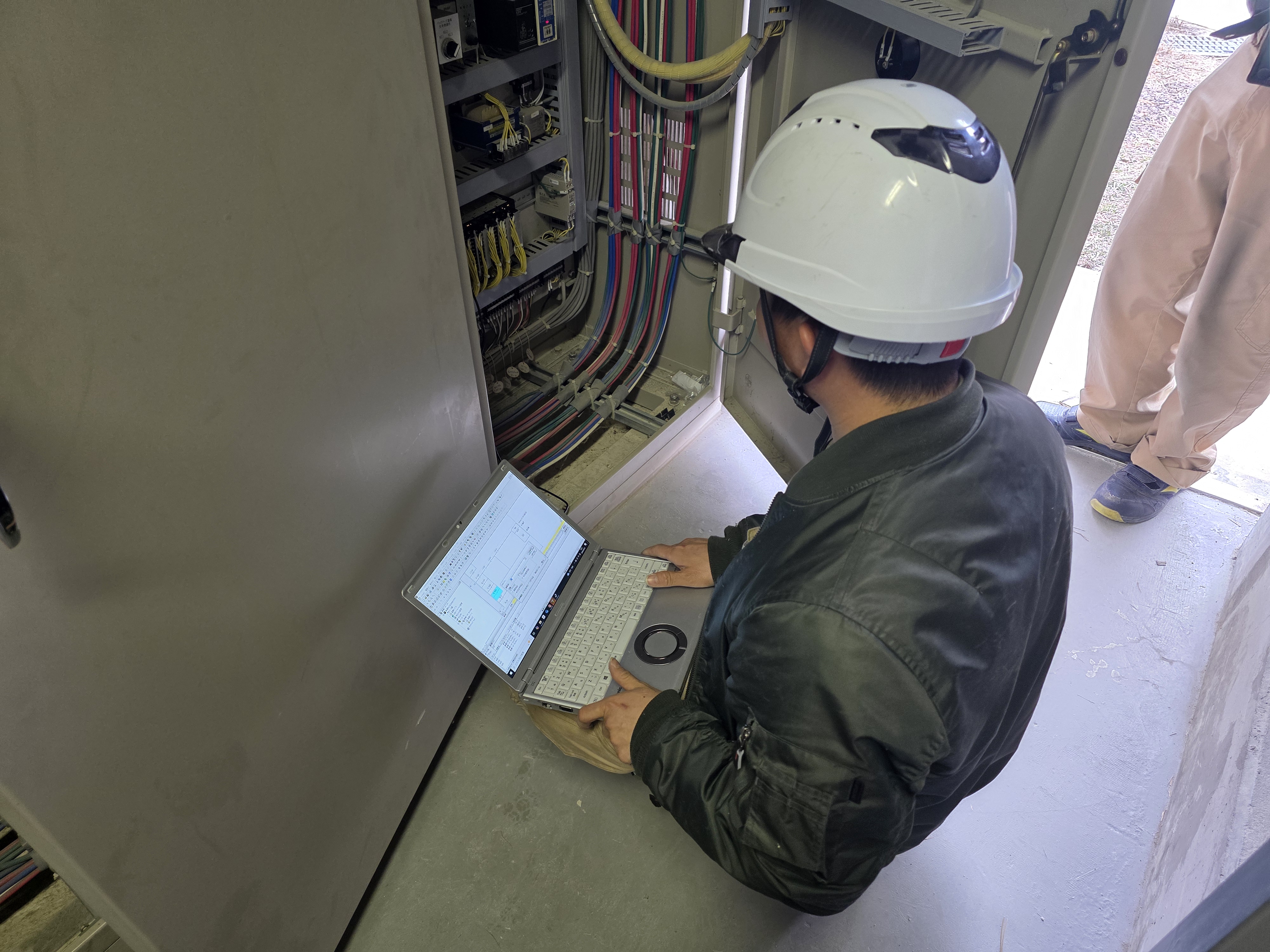

シーケンサー調整 05
制御パラメータの最終調整
ポンプ現地確認 06
ポンプ本体側 圧力センサー・配線確認作業
インバーターパラメータ設定 07
インバーター操作パネルにてパラメータ設定・Faultコード確認
03
Work Flow

作業フロー

STEP 01
現状確認・診断
制御盤監視ランプにてINVトリップ警報を確認。現地にてインバーター本体のFaultコードを読み取り故障箇所を特定。
STEP 02
既設機器撤去
停電作業後、既設インバーター（No.1・No.2）および関連配線を安全に撤去。端子番号を記録し移植準備を行う。
STEP 03
新設・配線接続
東芝製VF-115インバーター2台を据付。主回路・制御回路の配線を接続し、パラメータ初期設定を実施。
STEP 04
PLC更新・試運転
シーケンサーのプログラム移植・修正後、ポンプ全系統の試運転を実施。運転・故障・圧力異常各信号の動作を確認。
04
Specifications

施工仕様

項目 内容
対象設備 エバラフレッシャー310 給水ポンプ制御設備
更新機器① インバーター No.1・No.2（東芝 VF-115 シリーズ） 各1台
更新機器② シーケンサー（PLC）本体 1式・プログラム移植
確認ポンプ No.1ポンプ〜No.4ポンプ（運転・故障・吐出圧力異常低下 各信号）
確認監視項目 電源・商用選択・INV選択・バックアップ運転・INV漏電・商用漏電・受水槽満水・受水槽減水・システム圧力
施工日 2026年3月22日
