これから建つ建物や、計画中の設備に入る制御盤。フロー図などの資料をもとに、制御盤の外形図をCADで描き、見積を作成します。設計の段階からご相談ください。
フロー図が無くても大丈夫です。お電話で内容をお聞きするところから、制御盤づくりをスタートできます。📞 072-334-0050
電気工事の見積に制御盤が入っていたら、池島電気設備へ。制御盤のお見積り・外形図まで無料でお作りします。
いただいたフロー図や機器の一覧から、資料が無い場合はお電話でお聞きして、制御盤に必要なものを確かめます。おもに確認するのは次の4つです。

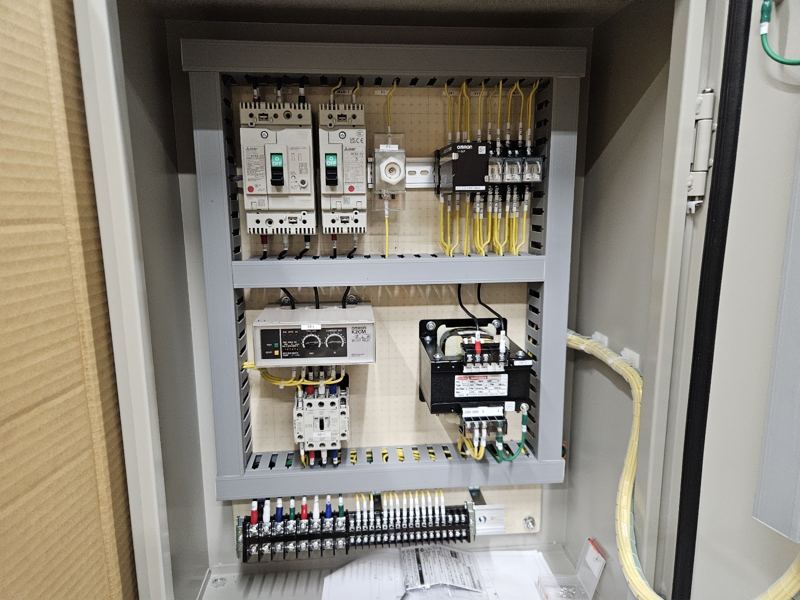

※ 写真は当社で製作した制御盤です。まだ決まっていない項目があっても大丈夫です。フロー図が無くても、お電話で分かっている範囲をお聞かせください。
見積の段階では外形図まで、ご契約のあとに制御回路図などの図面を作成します。

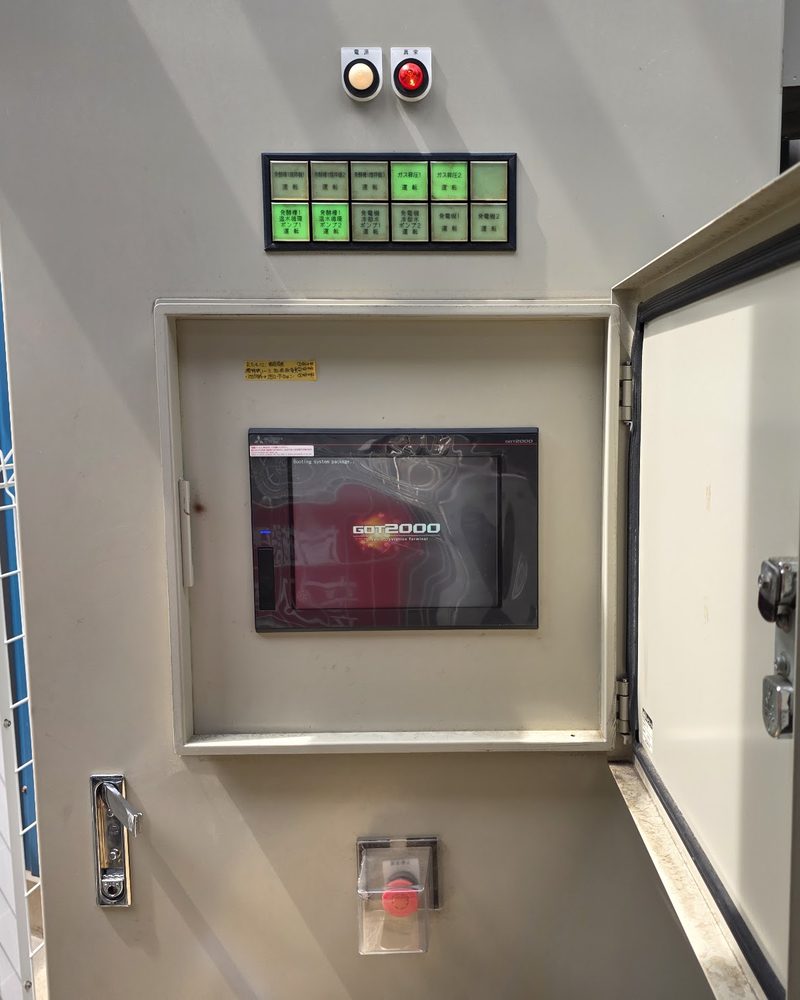

フロー図・機器の一覧・仕様書などがあればお送りください。資料が無くても、お電話でお話を伺えばスタートできます。PLC、ハード構成、タッチパネル、スイッチ・ボタンなど、盤に入るものを確認します。
見積の段階

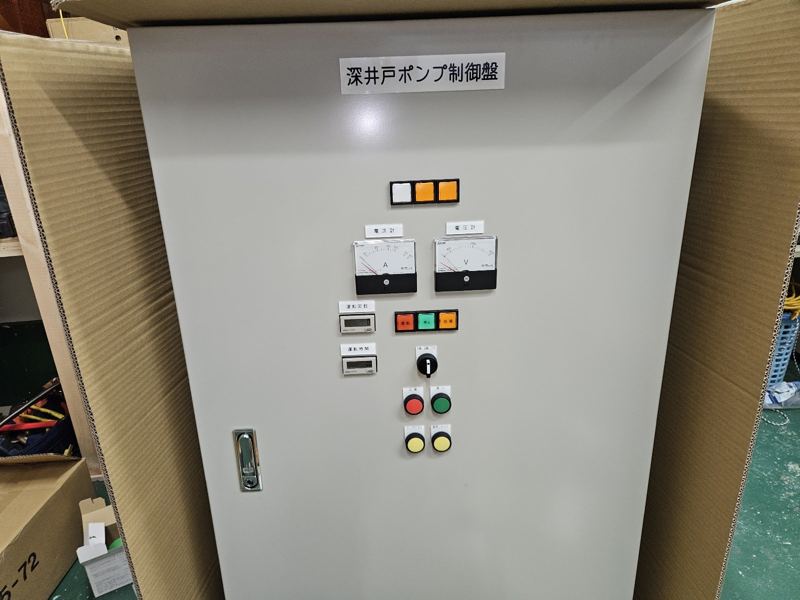

盤の大きさ、扉に付ける機器の配置などをまとめた外形図をCADで描きます。
見積の段階
外形図にもとづいて見積を作成します。見積書と一緒に、外形図のPDF・DWG・DXFをお渡しします。
見積の段階
見積の内容にご納得いただけましたら、ご契約となります。
ご契約

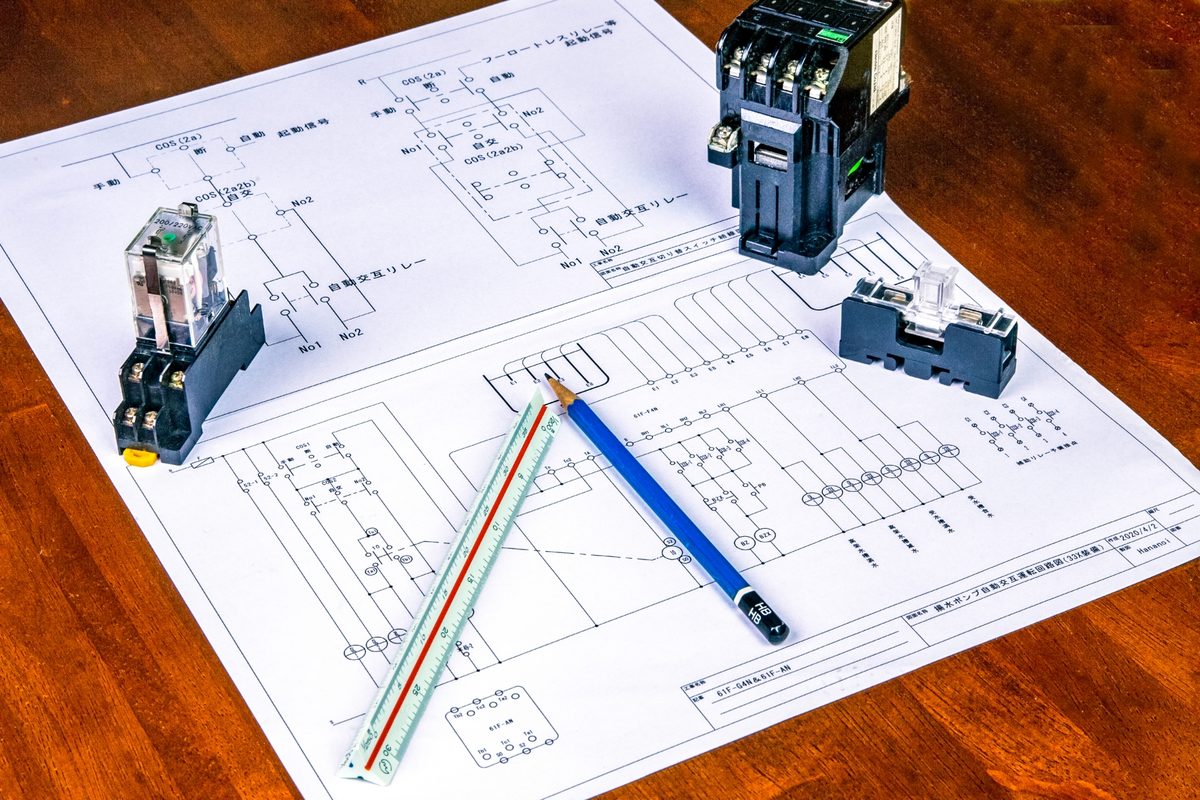

制御回路図をはじめ、制御盤の製作に必要な図面を作成します。
ご契約後図面一式を、PDFとCADデータ（DWG・DXF）で提出します。そのまま設計図書や施工図に取り込めます。
ご契約後どの段階で、どの図面をお渡しできるかをまとめました。
| 提出物 | 見積の段階 | ご契約後 |
|---|---|---|
| 外形図盤の大きさ・扉の機器配置 | 提出 PDFDWGDXF | 提出 PDFDWGDXF |
| 見積書 | 提出 | ― |
| 制御回路図など製作に必要な図面 | ご契約後に提出 | 提出 PDFDWGDXF |
見積の段階でお出しできるのは、外形図のPDF・DXF・DWGデータまでです。制御回路図などの図面は、ご契約後の提出となります。

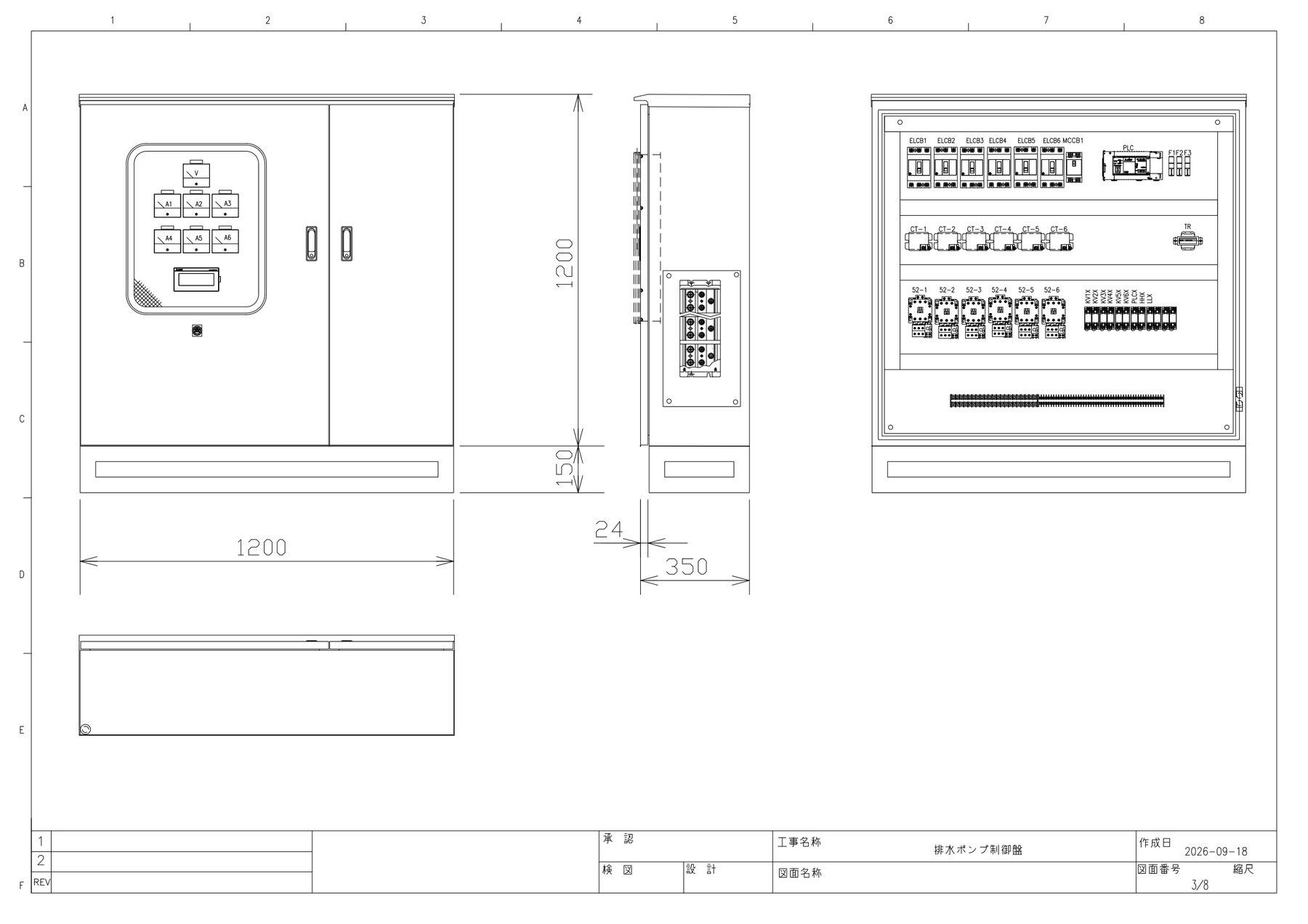

排水ポンプ6台を運転する制御盤の図面から、2枚をご紹介します。どちらも当社で作成したものです。
※ お客様名は伏せています。図面をクリックすると大きく表示します。 PDFで見る（2ページ・約0.5MB）
図面を描いた会社が、そのまま制御盤を製作し、現場での据付・配線まで行います。
フロー図や機器の一覧などがあればお送りください。資料が無くても、お電話で内容をお聞きするところから始められます。内容を確認して、外形図と見積を作成します。お見積りは無料です。電気工事の見積に入っている制御盤の価格だけのご相談も歓迎します。
